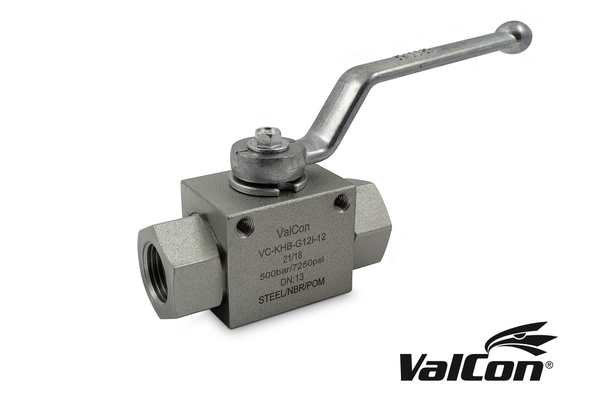

ValCon® Robinet à boisseau sphérique (modèle bloc)(BSP)

Modèle 2/2 voies

Accessoires

Détails

Référence

VC-KHB-G14I-6

VC-KHB-G38I-10

VC-KHB-G12I-12

VC-KHB-G34I-20

VC-KHB-G1I-25

Pression de service [bar]

500

315

Filetage + norme

Filetage Withworth (BSP), DIN EN ISO 228-1

Filetage de raccordement [GA]

1/4"

3/8"

1/2"

3/4"

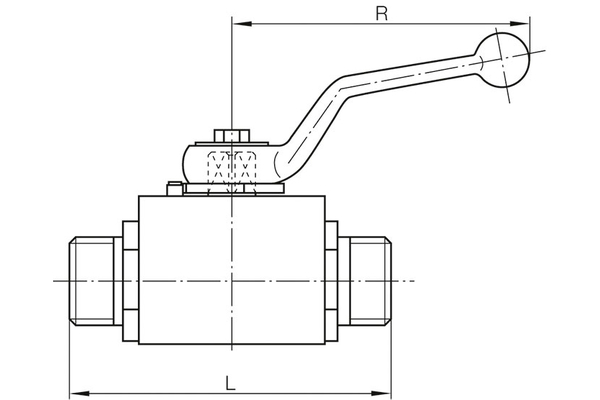

L [mm]

69,0

72,0

83,0

95,0

113,0

Longueur de bras [R] [mm]

120,0

108,0

170,0

Quantité

Informations produits

Spécifications

Matériau Joint de bille de commande:	POM
Matériau arbre de transmission:	Acier
Matériau boîtier:	Acier
Matériau étanchéité arbre de transmission:	NBR

Avantages

Une commutation précise grâce à un couple ajusté de manière optimale et à une poignée ergonomique - Le trou de fixation avec filetage (trou traversant de 5 mm, trou borgne fileté M6 des deux côtés) crée de nombreuses possibilités de fixation. - les robinets à boisseau sphérique sont protégés par des capuchons anti-poussière et de protection pour filetages

Conseils pratiques

Les formes de raccordement normalisées peuvent présenter d'autres pressions nominales que les pressions de service susmentionnées Veuillez en tenir compte lors de votre sélection. Robinets à boisseau sphérique haute pression avec guidage à bille flottant : Les robinets à boisseau sphérique à 2/2 voies et à 3/2 voies avec une bille flottante ne doivent être commutés que sans pression.
