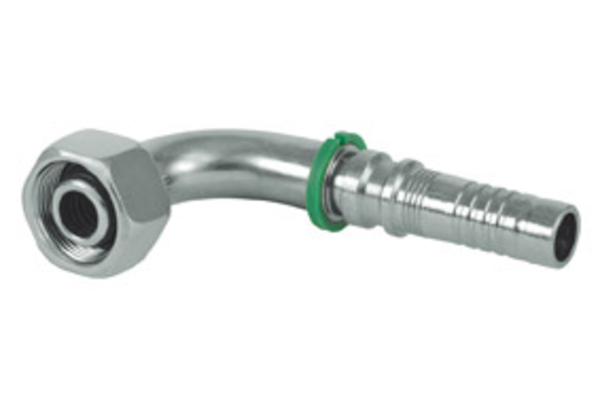

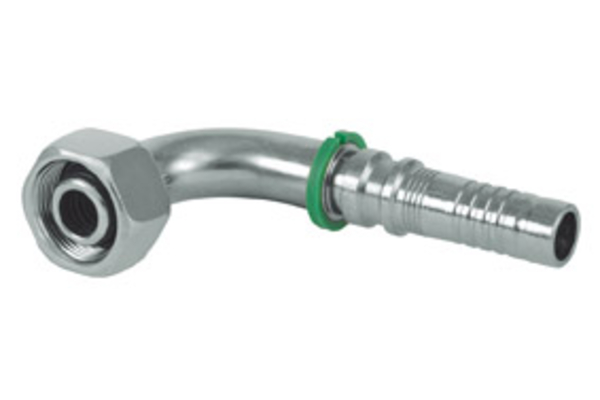

DKOS 90° (HV)

Illustration similaire
Illustration similaire

Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde

Accessoires

Détails

Référence
HV-S30MSOF20-90S10
%
SALE
HV30MSOF20-90S12
%
SALE
HV-S36MSOF25-90S12
%
SALE
HVS36MSOF25-90S12-41
%
SALE
HV36MSOF25-90S16
%
SALE
HV-S42MSOF30-90S16
%
SALE
HV52MSOF38-90S16
%
SALE
HV42MSOF30-90S20
%
SALE
HV-S52MSOF38-90S20
%
SALE
HV24MSOF16-90S08
%
SALE
DN
16
19
19
19
25
25
25
31
31
12
Size
10
12
12
12
16
16
16
20
20
08
Pouce
5/8
3/4
3/4
3/4
1
1
1
1.1/4
1.1/4
1/2
Filetage + norme
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Cône d’étanchéité avec joint torique conforme à la norme DIN 3865 (convient pour les embouts 24° selon DIN 3901 et 3902), écrou-raccord, série lourde
Filetage de raccord A
M30x2
M30x2
M36x2
M36x2
M36x2
M42x2
M52x2
M42x2
M52x2
M24x1,5

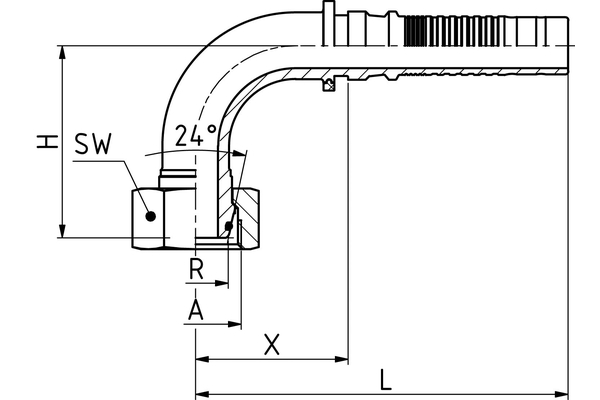

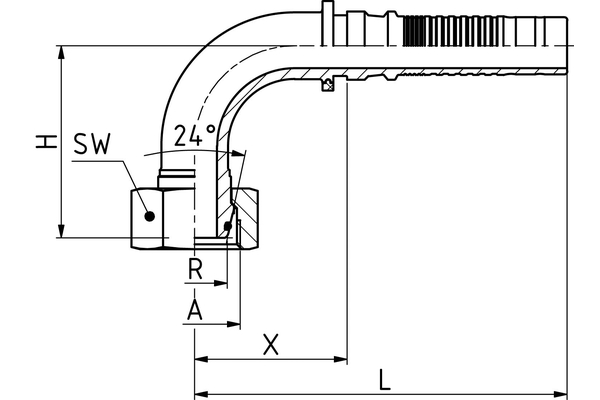

X [mm]
46,0
55,5
54,5
54,5
70,0
68,0
80,5
83,0
84,5
L1 [mm]
103,5
128,0
127,0
127,0
149,5
147,5
160,0
162,0
162,5
H [mm]
51,5
59,0
58,5
58,5
71,0
74,0
82,5
82,0
87,0
Diamètre extérieur joint torique [mm]
17,5
17,5
22,0
22,0
22,0
27,0
33,0
27,0
33,0
SW1 [mm]
36
36
46
41
46
50
60
50
60
30
Type d’écrou
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Écrou-raccord
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Spécifications
    Désignation de raccord Indunorm: MSOF 90°
    Forme: 90°
    Gamme d'embout à sertir: Programme multispiral HV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 120
    Résistance à la rouille rouge [h]: 720
    Surface: ZnNi
    Type de raccord: DKOS 90°

Conseils pratiques

En combinaison avec le dispositif de sertissage d'embouts NEV6-50H-2 et les accessoires adaptés NEV-WFB-2, les embouts à sertir coudés peuvent être montés avec un minimum d'effort.
