ORFS avec filetage mâle

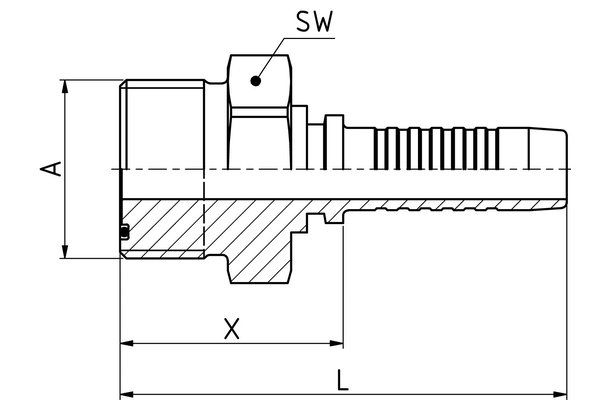

Illustration similaire

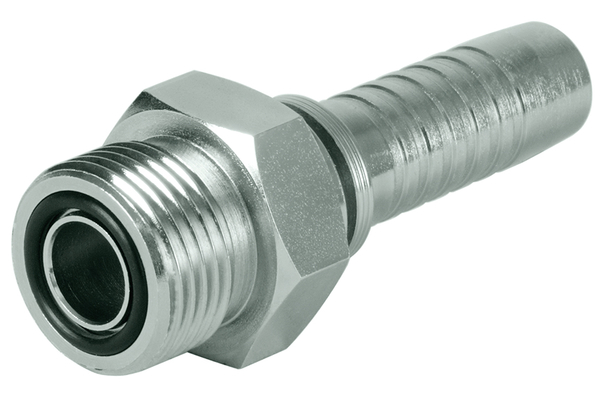

Illustration similaire

Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS

Accessoires

Détails

Référence
XV04ORM04
%
SALE
XV06ORM04
%
SALE
XV06ORM05
%
SALE
XV06ORM06
%
SALE
XV08ORM06
%
SALE
XV08ORM08
%
SALE
XV10ORM08
%
SALE
XV12ORM08
%
SALE
XV10ORM10
%
SALE
XV12ORM10
%
SALE
XV12ORM12
%
SALE
XV16ORM12
%
SALE
XV16ORM16
%
SALE
XV20ORM20
%
SALE
DN
06
06
08
10
10
12
12
12
16
16
19
19
25
31
Size
04
04
05
06
06
08
08
08
10
10
12
12
16
20
Pouce
1/4
1/4
5/16
3/8
3/8
1/2
1/2
1/2
5/8
5/8
3/4
3/4
1
1.1/4
Filetage + norme
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Filetage de raccord A
9/16"-18 UNF
11/16"-16 UN
11/16"-16 UN
11/16"-16 UN
13/16"-16 UN
13/16"-16 UN
1"-14 UNS
1"3/16-12 UN
1"14 UNS
1"3/16-12 UN
1"3/16-12 UN
1"7/16-12 UN
1"7/16-12 UN
1"11/16-12 UN
X [mm]
24,6
26,8
26,8
26,6
30,7
35,2
38,2
35,0
39,2
40,9
41,9
45,3
L1 [mm]
51,0
53,3
53,3
60,1
64,5
67,7
70,7
73,5
83,5
85,2
95,6
103,2
Diamètre extérieur joint torique [mm]
7,65
9,25
15,6
Tor joint torique [mm]
1,78
1,78
1,78
SW1 [mm]
17
19
19
19
22
27
32
27
32
41
38
46
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Spécifications
    Désignation de raccord Indunorm: ORM
    Forme: 0°
    Gamme d'embout à sertir: Programme universel XV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 72
    Résistance à la rouille rouge [h]: 144
    Type de raccord: ORFS avec filetage mâle
