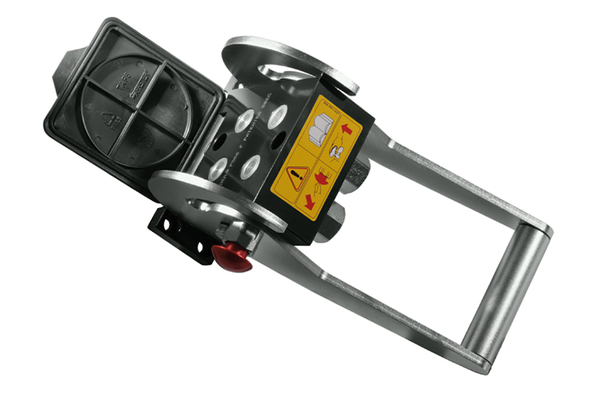

MST5 4x (P506) raccord femelle DN10 - chrome III

Multicoupleur à joint plat, faible fuite d'huile. Couplage simultané de plusieurs conduites hydrauliques et connexion de conduites électriques avec sécurité d'inversion. Peut être couplé sous pression (dans la version 3 P) ! Fermeture des deux côtés, couplage facile et

Accessoires

Détails

Référence

MST5-3-06BSP10M

MST5-4-06BSP10M

MST5-4-08BSP10M

MST5-4-18CEL12-10M

MST5-4-22CEL15-10M

MST5S4-1E7-22CEL-10M

MST5S4-1E7-06BSP-10M

MST5S4-1E-08BSP-10M

06 / 10

10 / 12

Size

04 / 06

06 / 08

Pression de service [bar]

250

Filetage + norme

BSP Filetage femelle DIN 3852

CE Filetage mâle série légère, DIN 3861

02/ METRIC - ISO 8434-1-L

BSPP 3/8" FEMALE - ISO 1179-1

BSPP 1/2" FEMALE - ISO 1179-1

Filetage de raccordement [GA]

3/8" Innengewinde DIN 3852

3/8" BSP Innengewinde DIN 3852

1/2" BSP Innengewinde DIN 3852

M18x1,5

M22x1,5

M22x1.5 MALE 15L

G3/8"-19 ; G1/4"-19

G3/8"-19 ; G1/2"-14

Ø tube R [mm]

12L

15L

Nombre d'inserts hydrauliques

Nombre d'inserts électriques

Série

No d'identifiant du fabricant

2P506-3-38G F C

2P506-4-38G F C

2P506-4-12G F C

2P506-4-2/18 F C

2P506-4-2/22F C

2P506-A-4-2/2FC

2P506-A-4-38GFC

2P506-1-4-12GFC

Nombre max. d'inserts électriques

Nombre max. d'inserts hydrauliques

l/min pour ΔP=2 bar

DN 10 : 40 l/min

DN10: 40 l/min

DN6: 40 l/min ; DN10: 70 l/min

DN10: 40 l/min ; DN12: 70 l/min

Quantité

Informations produits

Spécifications

Affectation maximale du multi-coupleur:	4
Domaine d'application:	Industrie, génie agricole, agrégats, machines de construction
Matériau:	Aluminium & Acier
Matériau étanchéité:	NBR & PUR
Plage de température [°C]:	-25°C / +100°C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille rouge [h]:	500 Std.
Surface:	Chrome III

Avantages

Lors du remplacement de pièces d'usure ou de pièces défectueuses, vous pouvez remplacer chaque composant séparément en cas de besoin. Utilisez pour cela notre système modulaire !
