3CKHF raccord femelle

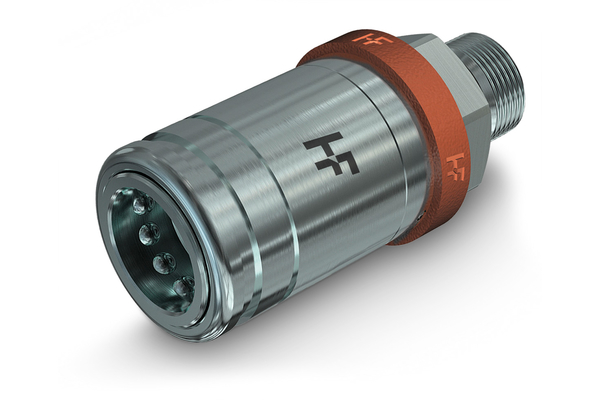

Illustration similaire

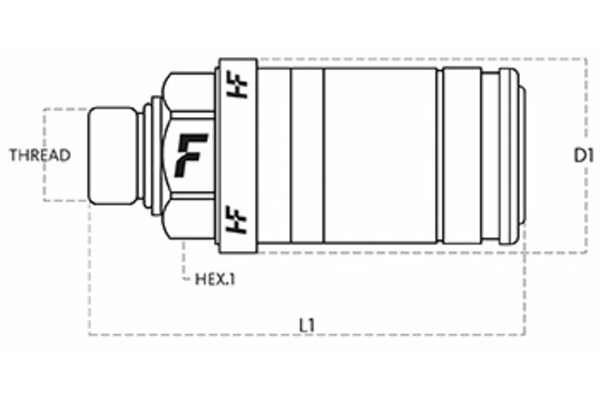

Illustration similaire

Accouplement push-pull compact pour les applications ŕ haut débit et les espaces limités. Peut ętre couplé côté connecteur sous pression résiduelle. Avec fonction de déchirure de sécurité. Peut ętre vissé directement dans les blocs de vannes ou sur des canalisations montées de maničre permanente. Interchangeable selon la norme ISO 7241 partie A. Débit jusqu'ŕ 250 L/min. Dimension réduite : 15 mm plus courte que la version standard.

Accessoires

Détails

Référence
3CKHF0821/2215 F
%
SALE
3CKHF081/2215 F
%
SALE
3CKHF087/1815 F
%
SALE
3CKHF087/2215 F
%
SALE
3CKHF087/2615 F
%
SALE
BG
3
3
3
3
3
DN
12
12
12
12
12
Size
08
08
08
08
08
Pouce
1/2
1/2
1/2
1/2
1/2
Pression de service [bar]
250
250
250
250
250
Filetage + norme
Filetage à visser métrique avec ED ISO 9974-2
Filetage à visser métrique avec joint torique ISO 6149-2
Filetage de cloison métrique court ISO 8434-1-L
Filetage de cloison métrique court ISO 8434-1-L
Métrique Cloison court ISO 8434-1-L
Filetage de raccordement [GA]
M22x1,5
M22x1,5
M18x1,5
M22x1,5
M26x1,5
Ø tube R [mm]
12L
15L
18L
Diamètre extérieur raccord femelle [mm]
42,0
42,0
42,0
42,0
42,0
Longueur raccord femelle [mm]
94,2
109,7
106,2
107,4
110,2
SW [mm]
32
32
32
32
32
SW1 [mm]
32
32
32
32
32
l/min pour ΔP=2 bar
70
70
70
70
70
Quantité
