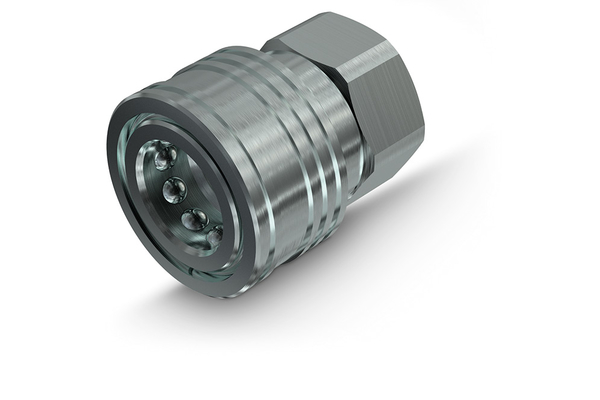

TNL raccord femelle

Coupleurs standard pour le marché américain, avec passage intégral

Accessoires

Détails

Référence

TNL 04 NPT F

TNL 08 GAS F

TNL 08 NPT F

TNL 12 NPT F

Size

Pouce

1/4

1/2

3/4

Pression de service [bar]

270

220

190

Filetage + norme

NPT Filetage femelle ANSI B1.20.3

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

Filetage de raccordement [GA]

1/4

1/2

3/4

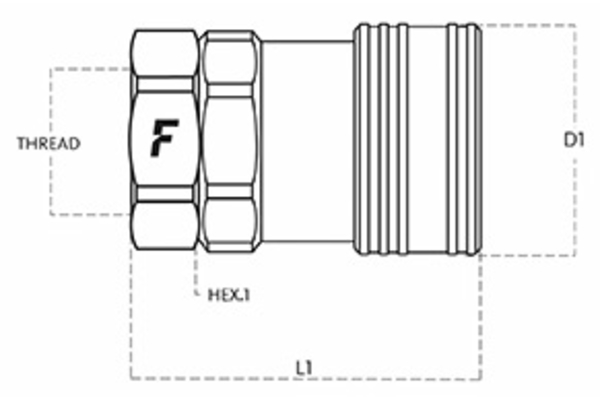

Diamètre extérieur raccord femelle [mm]

24,0

34,0

29,6

38,0

Longueur raccord femelle [mm]

50,0

65,0

40,0

42,0

SW1 [mm]

l/min pour ΔP=2 bar

170

Quantité

Informations produits

Spécifications

Domaine d'application:	Industrie, pétrole et gaz
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Plage de température [°C]:	-25°C à +125°C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille rouge [h]:	500
Surface:	Mate 500 (chrome III)

Avantages

Les raccords rapides de la série TNL sont généralement utilisés sur le marché américain comme alternative à part entière aux autres produits standard. Une fois montés, sans vannes internes, ils se distinguent par un débit maximal. Ils sont entièrement interchangeables avec les versions TNV.
