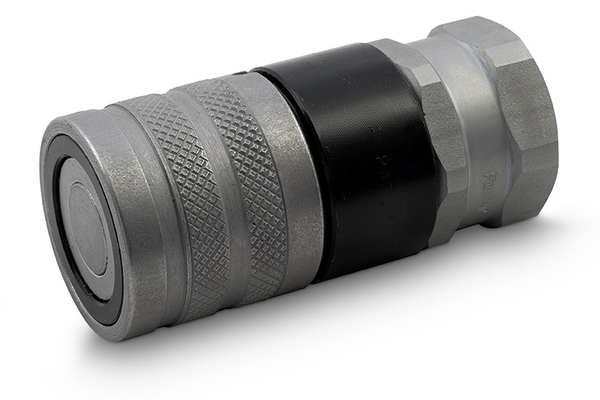

Flat face ST-2FSI raccord femelle (ISO 16028)

Pour les applications soumises à de fortes vibrations, interchangeabilité conforme à la norme ISO 16028

Accessoires

Détails

Référence

ST-2FSI06BSP10M

ST-2FSI08BSP12M

ST-2FSI12BSP20M

ST-2FSI16BSP25M

ST-2FSI17UNF12M

Size

Pouce

3/8

1/2

3/4

1/2

Pression de service [bar]

350

Filetage + norme

BSP Filetage femelle ISO 1179-1

BSP Filetage femelle DIN 3852

SAE (UNF) Filetage femelle ISO 11926-1

Filetage de raccordement [GA]

3/8

1/2

3/4

1.1/16

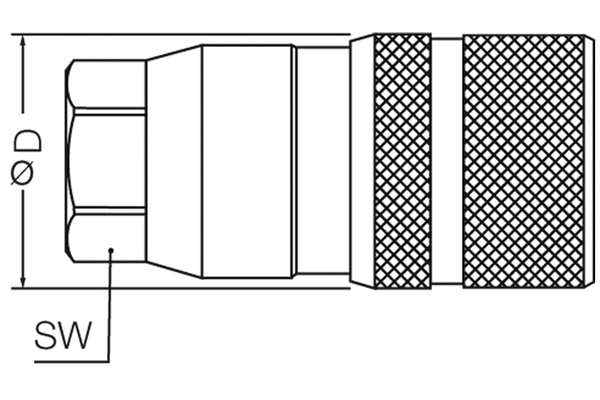

Diamètre extérieur raccord femelle [mm]

Diamètre extérieur raccord mâle [mm]

38,0

48,0

55,0

Longueur raccord femelle [mm]

82,4

100,3

99,8

86,8

SW côté raccordement raccord mâle

SW1 [mm]

l/min pour ΔP=2 bar

110

Quantité

Informations produits

Spécifications

Domaine d'application:	Agriculture, secteur du bâtiment, industrie, applications offshore (pétrole et gaz), construction automobile et de routes
Matériau boîtier:	Acier
Matériau étanchéité:	PU (AU), PTFE
Norme:	ISO 16028
Plage de température [°C]:	-25 °C à + 100 °C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille blanche [h]:	500
Résistance à la rouille rouge [h]:	1000
Surface:	Zinc-nickel

Avantages

En cas de fortes vibrations, nous vous recommandons le raccord femelle de couplage ST-2FSI, car il offre, grâce à ses verrouillages de segments, un contact de surface nettement plus important et donc une plus grande force de maintien lors de la connexion du raccord mâle et du raccord femelle. L'"effet Brinell" est évité et la durée de vie des composants est prolongée.
