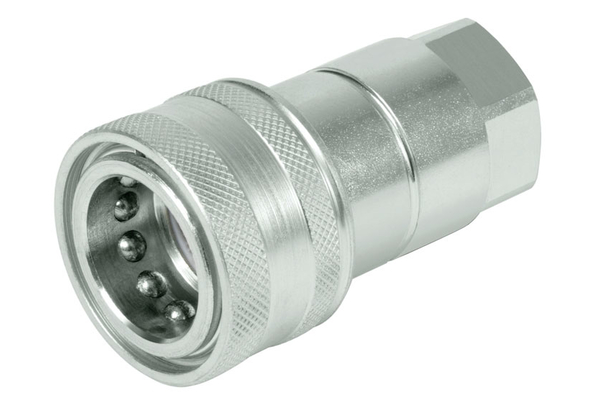

ST-ANV raccord femelle (ISO 7241-1 A)

Pour les applications générales (par ex. technique agricole), interchangeabilité selon ISO 7241-1A

Accessoires

Détails

Référence

ST-NV08BSP12M

ST-NV08NPT12M

ST-ANV04BSP05M

ST-ANV06BSP06M

ST-ANV12BSP16M

ST-ANV16BSP20M

ST-ANV04NPT05M

ST-ANV06NPT06M

ST-ANV12NPT16M

ST-ANV16NPT20M

Size

Pouce

1/2

1/4

3/8

3/4

1/4

3/8

3/4

Pression de service [bar]

300

250

350

300

250

350

300

250

Filetage + norme

BSP Filetage femelle DIN 3852

NPT Filetage femelle DIN 3852

BSP Filetage femelle DIN 3852

NPT Filetage femelle DIN 3852

Filetage de raccordement [GA]

1/2

1/4

3/8

3/4

1/4

3/8

3/4

Diamètre extérieur raccord femelle [mm]

38,5

38,0

26,0

31,5

48,0

56,0

26,0

30,0

45,0

52,0

Longueur raccord femelle [mm]

68,0

70,0

50,0

56,0

80,0

94,0

49,2

60,5

84,3

101,3

SW côté raccordement raccord mâle

SW côté raccordement raccord femelle

Pression d'éclatement raccord mâle non couplé [bar]

100

Pression d'éclatement couplé [bar]

120

Pression d'éclatement raccord femelle non couplé [bar]

140

SW1 [mm]

l/min pour ΔP=2 bar

Quantité

Informations produits

Spécifications

Matériau bague d'appui:	PTFE
Matériau boîtier:	Acier
Matériau étanchéité:	NBR 85 Shore
Norme:	ISO 7241-1A
Plage de température [°C]:	-20 °C à +100 °C
Raccord femelle ou raccord mâle:	Raccord femelle
Surface:	Chrome III

Avantages

Les surfaces trempées et les aciers spéciaux garantissent une longue durée de vie. Le contour de la vanne optimisé pour l'écoulement protège le joint de la vanne contre l'extrusion.
