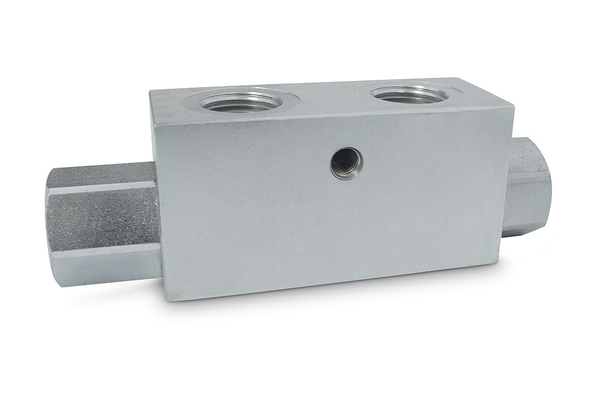

Clapet anti-retour- à action simple - RSV-EW

Ces vannes servent à bloquer le vérin dans une direction. Le débit est libre dans un sens et bloqué dans le sens inverse à l'application de la pression de commande.

Accessoires

Détails
Informations produits

Détails

Référence

RSV-EW-1/4-L4

RSV-EW-3/8-L4

RSV-EW-1/2-L4

RSV-EW-3/8

RSV-EW-1/2

RSV-EW-3/4

Pression de service [bar]

350

Filetage + norme

BSP

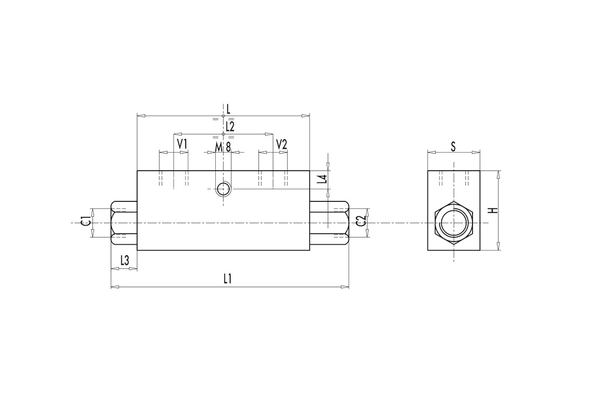

L1 [mm]

113

Filetage [G1]

1/4"

3/8"

1/2"

3/8"

1/2"

3/4"

Filetage [G2]

1/4"

3/8"

1/2"

3/8"

1/2"

3/4"

Filetage de fixation

1/4" L

3/8" L

1/2" L

3/8"

1/2"

3/4"

Poids [kg]

0,612

0,706

0,94

1,130

1,214

1,792

L1 [mm]

106,5

120

133

148

134

182

Débit max. [l/min]

100

Pression d'ouverture [bar]

3,5

H [mm]

Rapport de déverrouillage

1:5,5

1:5

1:4

V1-V2 C1-C2 [GAS - MET]

G 1/4" L

G 3/8" L

G 1/2" L

G 3/8"

G 1/2"

G 3/4"

L [mm]

100

S [mm]

Quantité

Informations produits

Spécifications

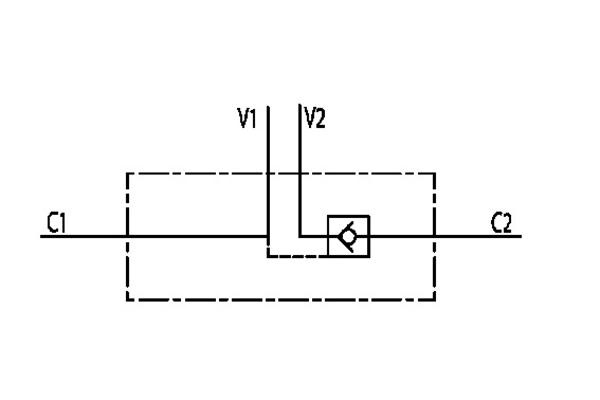

Consigne de raccordement:	Connectez V1 et V2 à la pompe, C1 au côté libre de l'écoulement de l'actionneur et C2 au côté de l'actionneur où l'écoulement doit être bloqué.
Matériau boîtier:	acier galvanisé
Matériau étanchéité:	BUNA N standard
