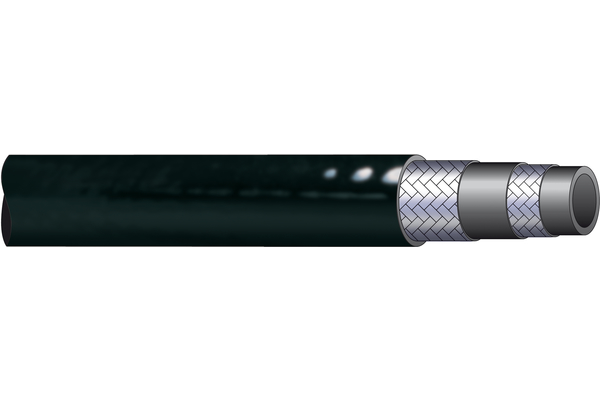

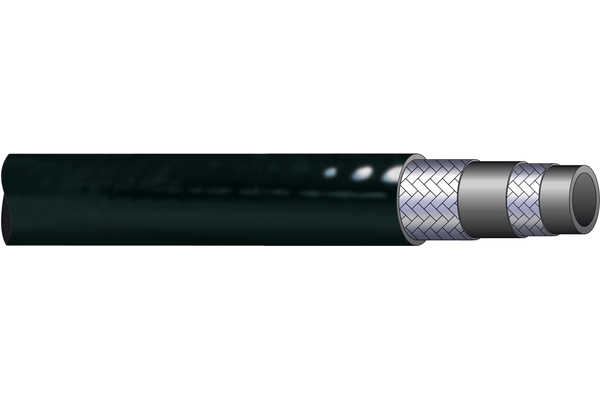

Tuyau TP2 (selon SAE 100 R2)

Tuyau thermoplastique pour les applications à haute pression, dépasse les exigences de la norme SAE 100 R2. Commande précise de votre système hydraulique à la pression de travail maximale grâce à la grande résistance aux impulsions et à la faible expansion des tuyaux Indunorm TP. Nos tuyaux TP se distinguent par leur grande résistance aux intempéries, au vieillissement et à l'abrasion.

Accessoires

Détails

Référence

TP2-06

TP2-08

TP2-10

TP2-12

TP2-16

TP2-20

Size

Pouce

1/4

5/16

3/8

1/2

5/8

3/4

Ø extérieur [mm]

12,8

14,8

16,8

20,2

23,5

27,8

Ø intérieur [mm]

6,4

8,1

9,8

13,0

16,3

19,5

Rayon de flexion [mm]

115

170

Pression de service [bar]

400

330

260

220

150

Pression d'éclatement [bar]

1600

1320

1040

880

600

Facteur de sécurité

4:1

Monture standard

XV04R2

XV05R2

XV06R2

XV08R2

XV10R2

XV12R2

Poids [kg]

0,245

0,315

0,375

0,450

0,560

0,715

Pression d'essai statique [bar]

800

660

520

440

300

Quantité

Informations produits

Spécifications

Application:	Plage haute pression
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Médias:	Huiles minérales et fluides à base d'ester phosphorique, fluides hydrauliques, graisses
Nombre de couches:	2
Norme/Standards:	SAE 100 R2
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Polyuréthane
Support de pression:	Fils d'acier à haute résistance laitonné. Avec une couche intermédiaire réduisant la friction pour améliorer la résistance aux impulsions.
Température de service max. [°C]:	+100°C
Âme intérieure:	Tube en polyamide extrudé sans soudure (PEL)
