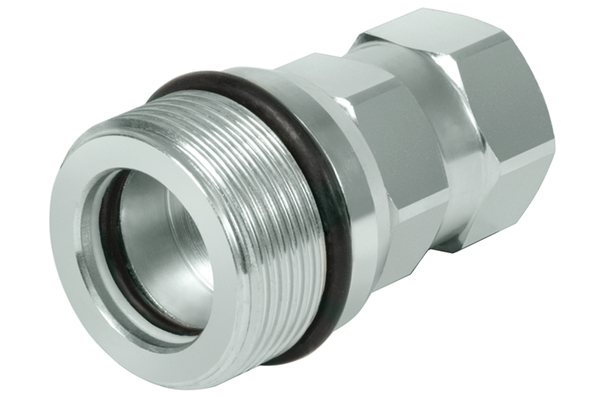

SK-CVC raccord femelle

Pour les applications dans le domaine de la construction (coupleur CAT)

Accessoires

Détails

Référence

SK-CVC14UNF12M

SK-CVC08BSP12M

SK-CVC0-22M12M

SK-CVC2-18CEL12-12M

SK-CVC19UNF25M

SK-CVC30M25M

SK-CVC08ORF12M

Size

Pouce

1/2

13/16

Pression de service [bar]

340

Filetage + norme

0/ SAE ISO 11926-1

BSP Filetage femelle DIN 3852

Filetage femelle métrique DIN 3852, avec joint torique Port

0/ SAE ISO 11926-1

Filetage femelle métrique DIN 3852

Filetage de raccordement [GA]

7/8"-14 UNF FEMALE ORB

1/2

M22x1,5

M18x1,5 MALE 12L

1-3/16"-12 UN FEMALE ORB

M30x1,5

13/16"-16 UN MALE ORFS

Diamètre extérieur raccord femelle [mm]

35,0

54,0

Filetage de jontion

Rd35x2

Rd54x3

Longueur raccord femelle [mm]

60,9

97,1

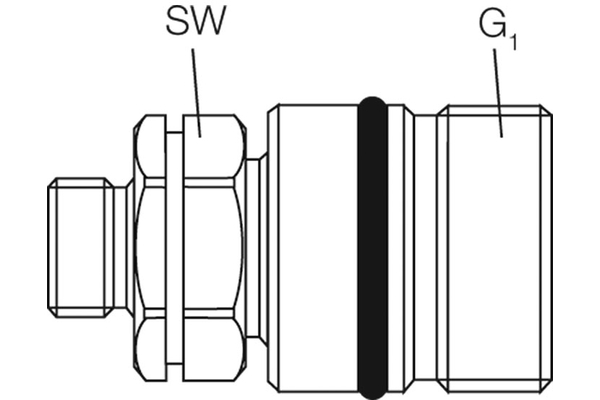

SW côté raccordement raccord femelle

SW2 [mm]

SW1 [mm]

l/min pour ΔP=2 bar

160

Quantité

Informations produits

Spécifications

Domaine d'application:	Engins de chantier, construction automobile. Couplage et découplage par filetage de raccord. Les raccords mâle et femelle peuvent être couplés sous pression. Fermeture par valve conique.
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Plage de température [°C]:	-25 / +125 °C
Raccord femelle ou raccord mâle:	Raccord femelle

Avantages

Modèle robuste pour les utilisations les plus difficiles sur les engins de chantier. Modèle très répandu chez de nombreux OEM, par ex. CATERPILLAR (CAT).
